P1600F托盘式缠绕机

2020-06-05 16:45:33

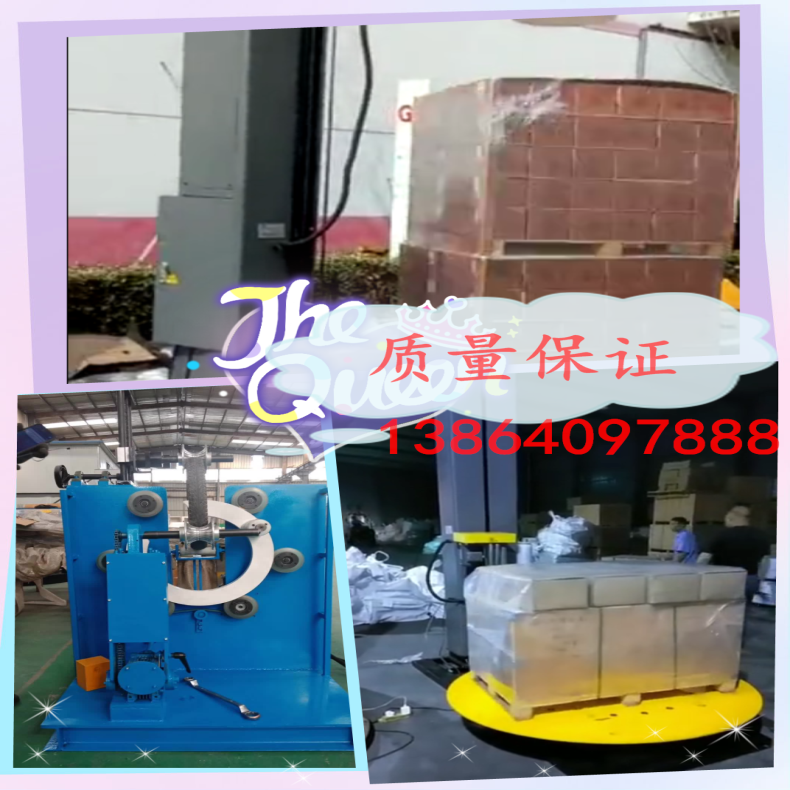

P1600F托盘式缠绕机
详细介绍:

包装机13864097888


技术协议

 主要技术参数

W1600F裹绕规格:直径:500mm~1200 mm

幅宽:500mm~1600mm (200mm~500mm需要人工手扶)

包装效率:2分钟/个(视具体货物)

功率/电压:1.5 KW/AC 220V

托辊承重:  1000Kg

耗气量:1000ml/min

整机重量:880kg

包装材料: LLDPE 拉伸薄膜  厚度17~35μm   幅宽: 500mm

膜卷内心:76.2mm   膜卷最大外径:260mm

a) 电控系统

PLC控制,包装参数可设定,辊筒速度和膜架水平移动速度分别可调

b) 膜架系统

 膜架的主要功能是把缠绕膜主动送出,在缠绕到无纺布表面时被充分拉伸,拉伸比设定为1:300%

膜架采用铸铝材料,减轻膜架重量,噪音小,稳定性好

送膜传动方式为链传动,直流马达功率:0.23kw

马达通过随动开关来控制出膜量,同时在断膜时具有保护功能,即断膜后马达立刻停止送膜。

c) 膜架移动系统(立柱)

 膜架沿无纺布的轴向方向来回移动,传动方式为双链条传动,马达功率:0.37kw,双电梯导轨,立柱表面喷塑,里面过支撑进行加强,承重超过1000kg,链条的松紧度可调节.

d) 端盖夹紧机构

夹紧机构主要有夹紧臂、压盘、气缸和直线导轨组成 ,气缸采用华能公司,两个气缸运动方向相反。

直线导轨采用韩国太敬公司的,精确度高
