W1600F径向缠绕膜包装机

2022-09-06 15:58:22

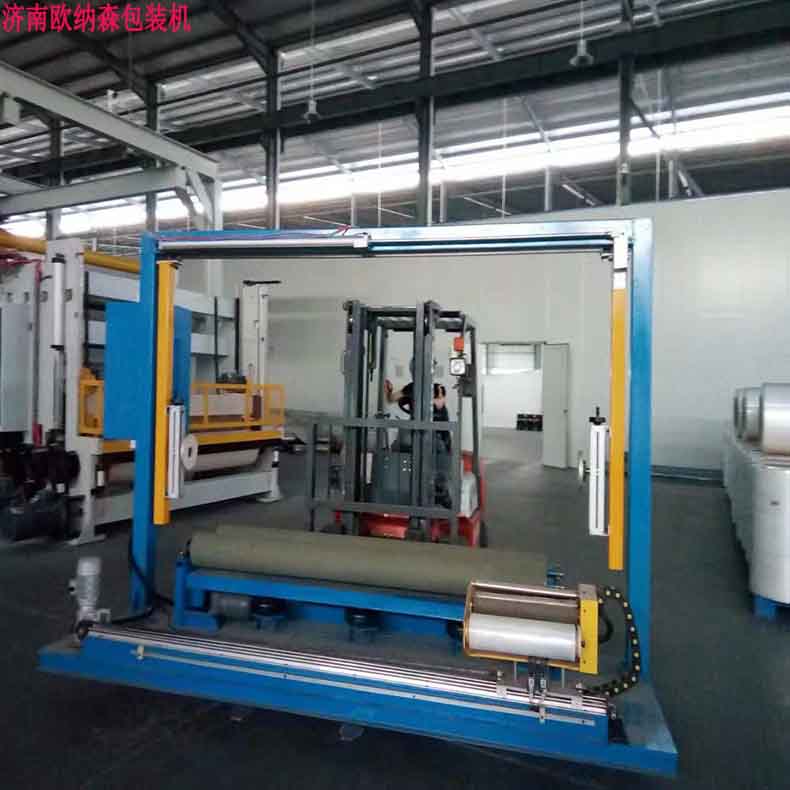

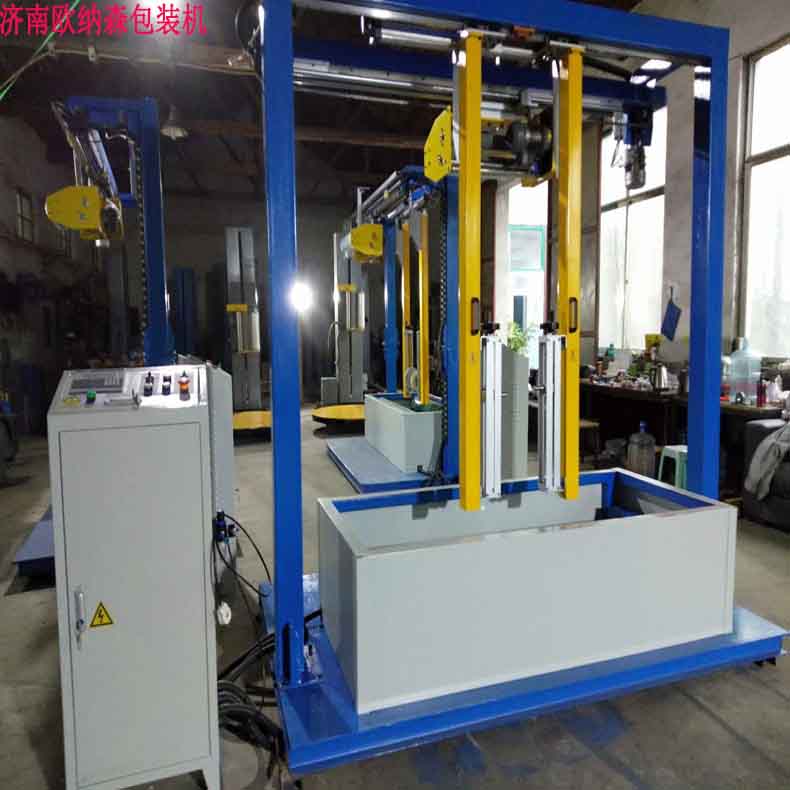

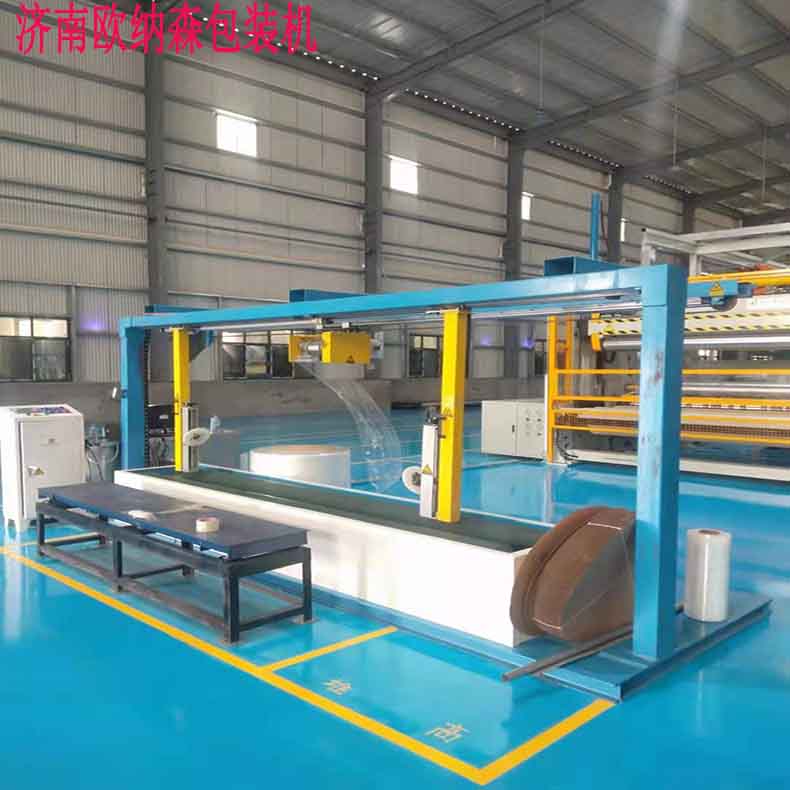

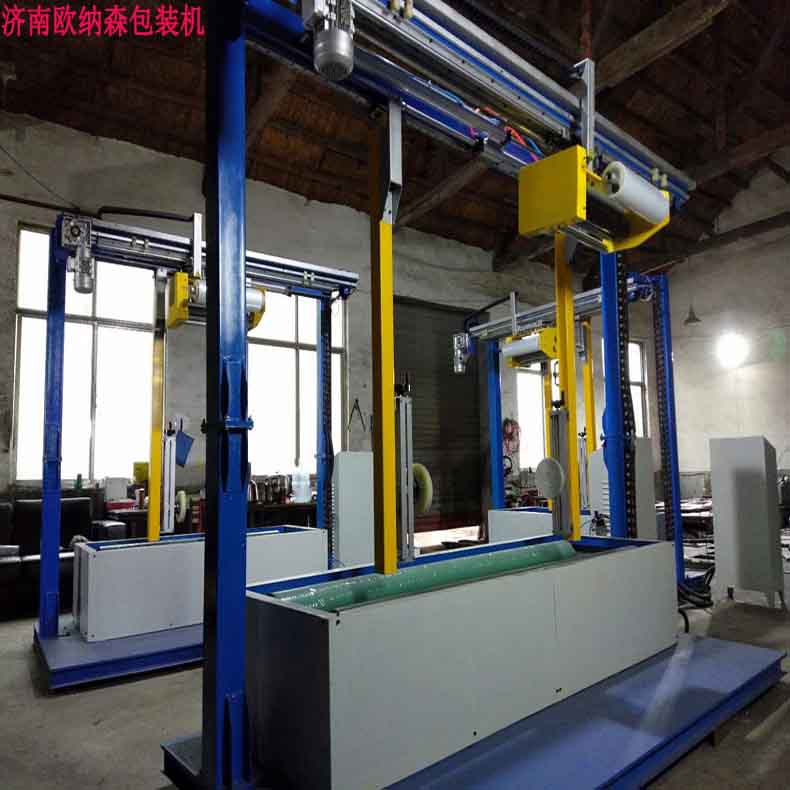

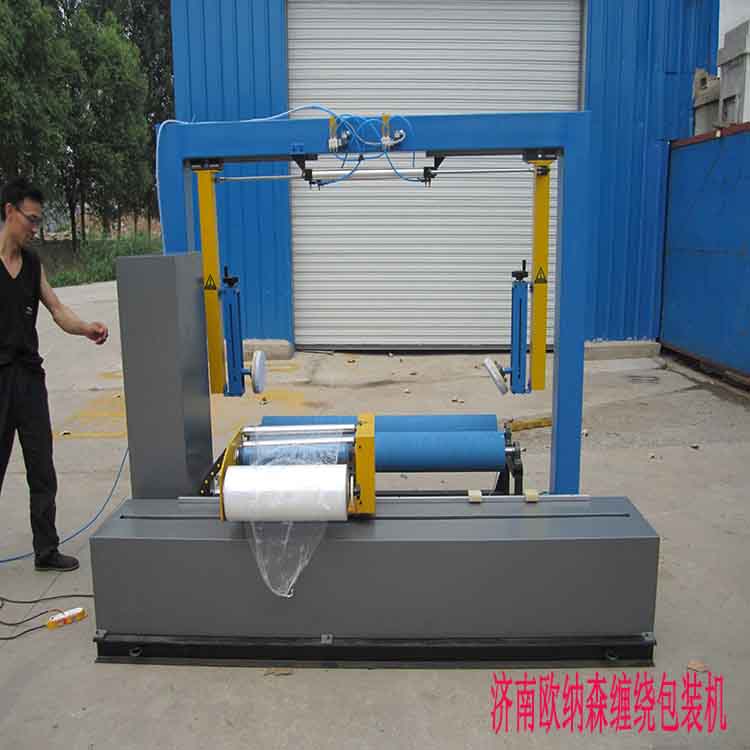

W1600F径向缠绕膜包装机
详细介绍:


主要技术参数

一、W1600F的设备包装规格

裹绕规格:直径:500~1000

幅宽:500~1600 (500mm以下需要人工手扶)

包装效率:2分钟/(视具体货物)

功率/电压:2.1KW/AC220V

托辊承重:1000Kg

耗气量:1000ml/min

整机重量:1500kg

滚筒间距:380

龙门架壁厚采用5厚的方管

设备整体低价厚度采用10mm的原平板铺底,设备整体平稳;

整体设备采用喷塑,设备外观美观;

包装材料:LLDPE拉伸薄膜   厚度17~35μm   幅宽:500

膜卷内心:76.2㎜             膜卷最大外径:260㎜


电控系统:

¨        PLC控制,包装参数可设定,滚筒速度和模架水平移动速度分别可调,

¨        模架整体在设备的上方,操作简便;

模架系统

¨        模架的主要功能是把缠绕膜主动送出,在缠绕到无妨布表面时被充分拉伸,拉伸比设定为1:2.5

¨        模架采用304不锈钢材料,减轻膜架重量,噪音小,稳定性好

¨        送膜传动方式为链传动,交流马达功率:0.25KW

¨        马达通过随动开关控制出膜量,同时在断膜时具有保护功能,即断膜后马达立刻停止送膜。

立柱系统

模架沿无纺布的轴向方向来回移动,传动方式为双链条传动,马达功率:0.37Kw.

双电梯导轨,立柱表面喷塑,里面过支撑进行加强,称重超过1000kg,链条的

松紧度可调节。

端盖夹紧机构

夹紧机构主要有夹紧臂、压盘、气缸、和直线导轨组成,气缸采用华能公司,两个气缸运动方向相反。

直线导轨采用韩国太敬公司的,精确度高

滚筒和顶出机构

顶出采用费斯托进口双皮囊式气缸,平稳可靠,顶出力最大:1500kg

设备入口处制作一套和设备幅宽相同的托板,方便布卷放入至包装机内。
